一、产品概述

该机是由我公司工作人员集多年复混肥生产经验，开发出的新一代回转式转筒干燥机。该机具有外形美观，操作简单、能耗低、寿命长、干燥均匀、维修方便等特点，是国内较先进的复混肥烘干设备，该产品遍及各地。该机主要用于复混肥生产烘干温度和粒度的肥料，其特点如下：

1.投资小、经济效益好、性能可靠；

2.动力小、无三废排放、操作稳定、维修方便，流程布局合理，技术先进，生产成本低。

3.扬料板分布及角度设计外观，性能可靠，因而热能利用率高，干燥均匀，清理物料次数少。

该系列转筒干燥机得到了农业技术研究所的认可居国内前沿，填补了国内空白，是我国环境适用技术推广项目。

二、工作原理

该系列转筒干燥机其工作原理是:由主电动机驱动皮带和皮带轮，通过减速机传动给主动轴，通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合，相向工作。物料从进料端加入，经筒体内部。热风炉（与该机配套使用）所产生热风经风机的吃力下进入筒体内部。筒体内部上安装的扬料板不断将物料翻起，从而达到干燥均匀的目的。烘干后的物料从出料口流出。随着电动机的不断旋转，物料的不断进入方能实现大批量生产（注：该机于冷却机配合使用，由于烘干后的颗粒温度高，不利于储存，须冷却后方可储存）。

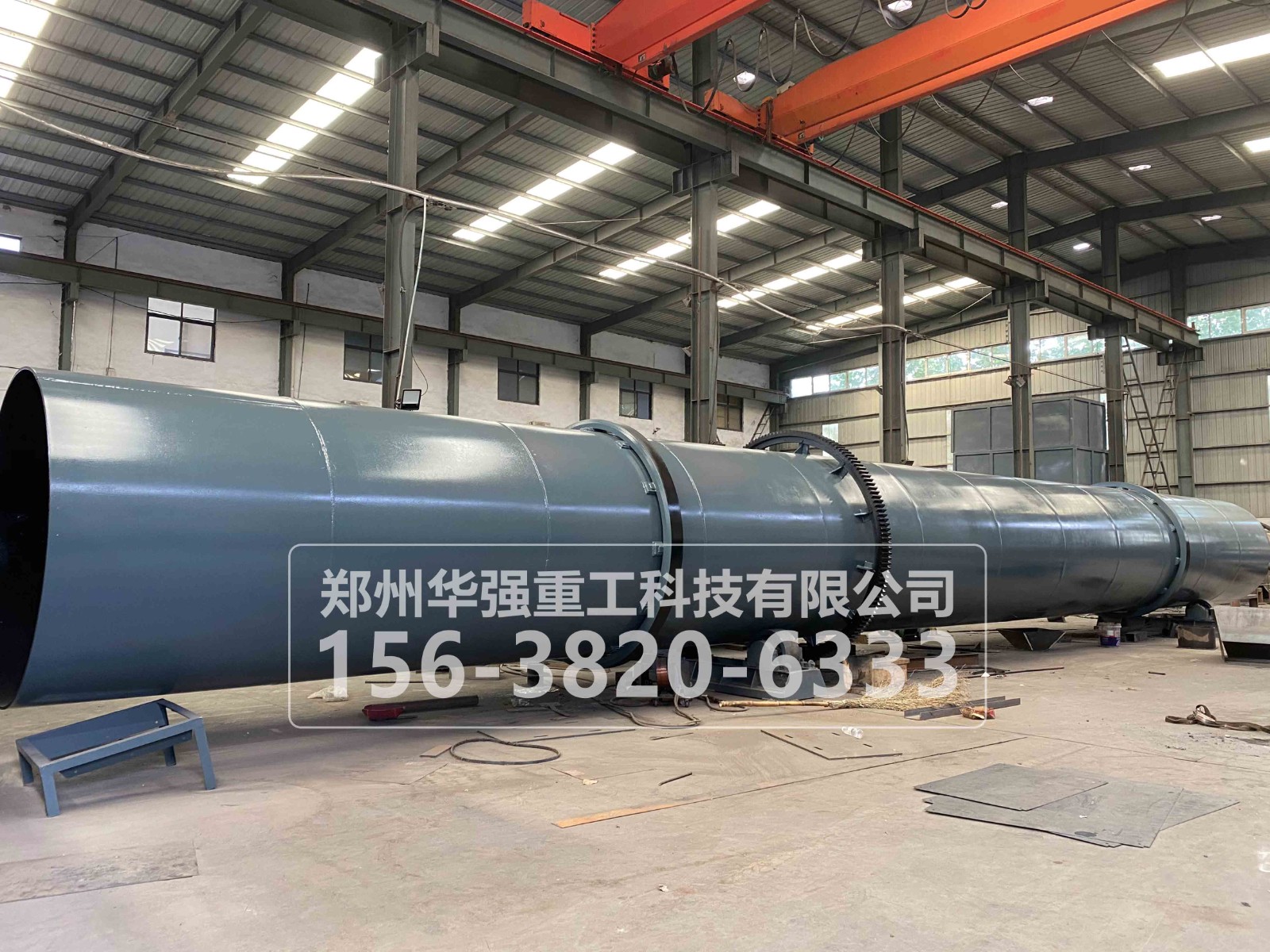

三、结构概述

整机可分为五大部分：

1.托架部分：整个机体转动部分都由托架支撑，受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成，并通过了严格的质量控制和特殊的工艺要求，已达到本机所使用的目的。除此外更重要的是固定在架子上的托轮，因考虑到其与机体滚带会产生较大摩擦，我厂特意选用优防腐、耐磨材料，大大提高了本机的使用寿命，托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩，便于装卸运输。

2.传动部分：整台干燥机传动部分是优为重要的整个机体的工作都有此而行。传动架均采用槽钢焊接而成，并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO产品，质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴，使机体工作，其中传动减速机于主轴工作部分，采用尼龙注销联接器相咬合传递驱动。

3.大齿圈：固定在机体上，与传动小齿轮相齿合，相向带动机体工作，其采用高科技耐磨材料，使本机使用寿命更长。

4.滚带：固定于机体两侧，以支撑整个机体。

5.机体部分：整台干燥机重要的就是机体部分，其采用中碳钢板焊接而成，内置扬料板采用耐磨材料，分布及角度设计合理，并通过严格的质量控制和特定的工艺要求，以达到本机所使用的目的。

四、主要技术参数

该系列转筒干燥机有多种型号，可根据用户产量的需要选购，也可订做，有较大选择范围，其主要技术参数见下表：
